SCHILLING - Alu-Portalkran fahrbar unter Last, klein, Doppelträger
1/5
  • SCHILLING - Alu-Portalkran fahrbar unter Last, klein, Doppelträger
  • SCHILLING - Alu-Portalkran fahrbar unter Last, klein, Doppelträger
  • SCHILLING - Alu-Portalkran fahrbar unter Last, klein, Doppelträger
  • SCHILLING - Alu-Portalkran fahrbar unter Last, klein, Doppelträger
  • SCHILLING - Alu-Portalkran fahrbar unter Last, klein, Doppelträger
Download
SCHILLING - Alu-Portalkran fahrbar unter Last, klein, Doppelträger

SCHILLING - Alu-Portalkran fahrbar unter Last, klein, Doppelträger

Item no.: 14402080-10

Specifications

Load capacity:2,000 kg Beam length:8,000 mm Overall height:2,235-2,585 mm Hook height:2,135-2,485 mm Overall width:8,482 mm Total weight:471 kg
Side frame clearance bottom:7,290 mm Cross brace connection distance:7,221 mm Design:fahrbar unter Last Bottom edge of beam:1,868-2,218 mm Total adjustment range:350 mm Side frame weight left:79 kg Side frame weight right:79 kg Number of wheels:4 Trestle brace profile:120x80 mm Beam support profile:81x81 mm Adjustment range beam support:350 mm Beam support length right:1,090 mm Beam support length left:1,090 mm Side frame depth:596 mm Side frame width:1,488 mm Horizontal adjuster weight:23 kg Beam weight:231 kg Beam design:teilbar Beam profile:220x60* mm Beam spacing:250 mm Beam end left:Abschlussleiste Beam end right:Abschlussleiste Beam profile length left:4,000 mm Beam profile length right:4,000 mm Usable beam length:7,158 mm Total beam length:8,016 mm Trolley weight:18 kg Trolley width:480 mm
Download

Description

Der ALU-Portalkran. Schwere Lasten, leicht bewegt

Ein höhen- und längenverstellbares Kransystem, das durch die variablen Einstellmöglichkeiten ein Höchstmaß an Flexibilität mitbringt. Die Last kann mit Hilfe der Laufkatze verfahren und abgesetzt werden.
In der fahrbaren Ausführung kann der komplette Kran zudem auch unter Last verfahren werden. Im Ruhezustand lassen sich die Roll- und Schwenkbewegungen der Räder blockieren.

Der Alu-Portalkran von SCHILLING kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübel-Befestigungen oder Ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.

What's Included

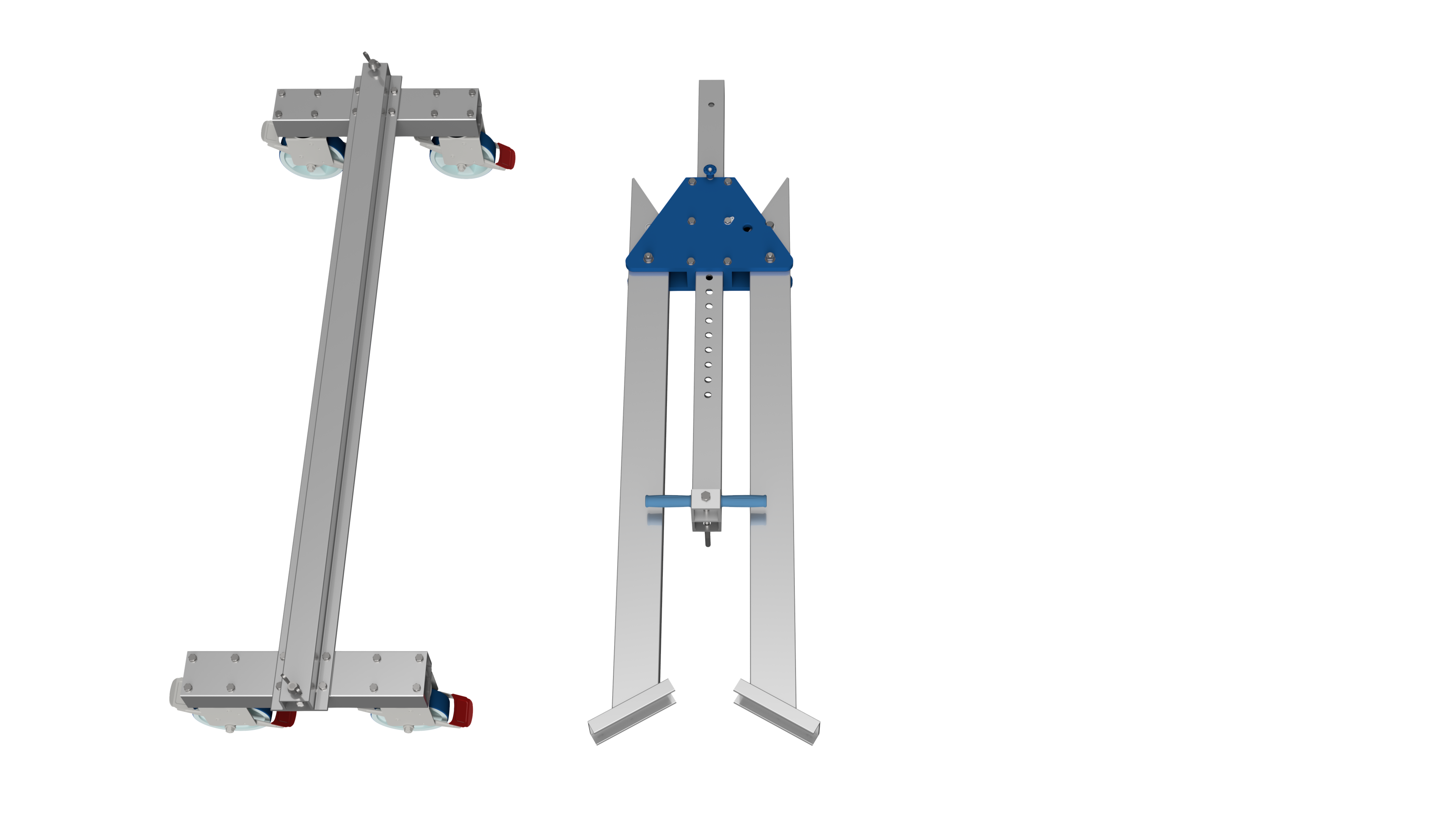

* Zwei Seitengestelle
mit je einer höhenverstellbaren Trägerstütze
Rastermaß: 50 mm
mit je nach Ausführung zwei bzw. vier Stahlblech-Lenkrollen pro Seitengestell
Schwerlast-Polyurethan-Laufbelag mit integriertem Rad- und Drehkranzfeststeller
und 2 x 90° bzw. 4 x 90° Richtungsfeststeller
Raddurchmesser: 200 mm
Radbreite: 50 mm
Die Seitengestelle lassen sich nach Abschrauben des Fahrwerks mühelos zusammenklappen und
können somit platzsparend verstaut, aufbewahrt und transportiert werden.

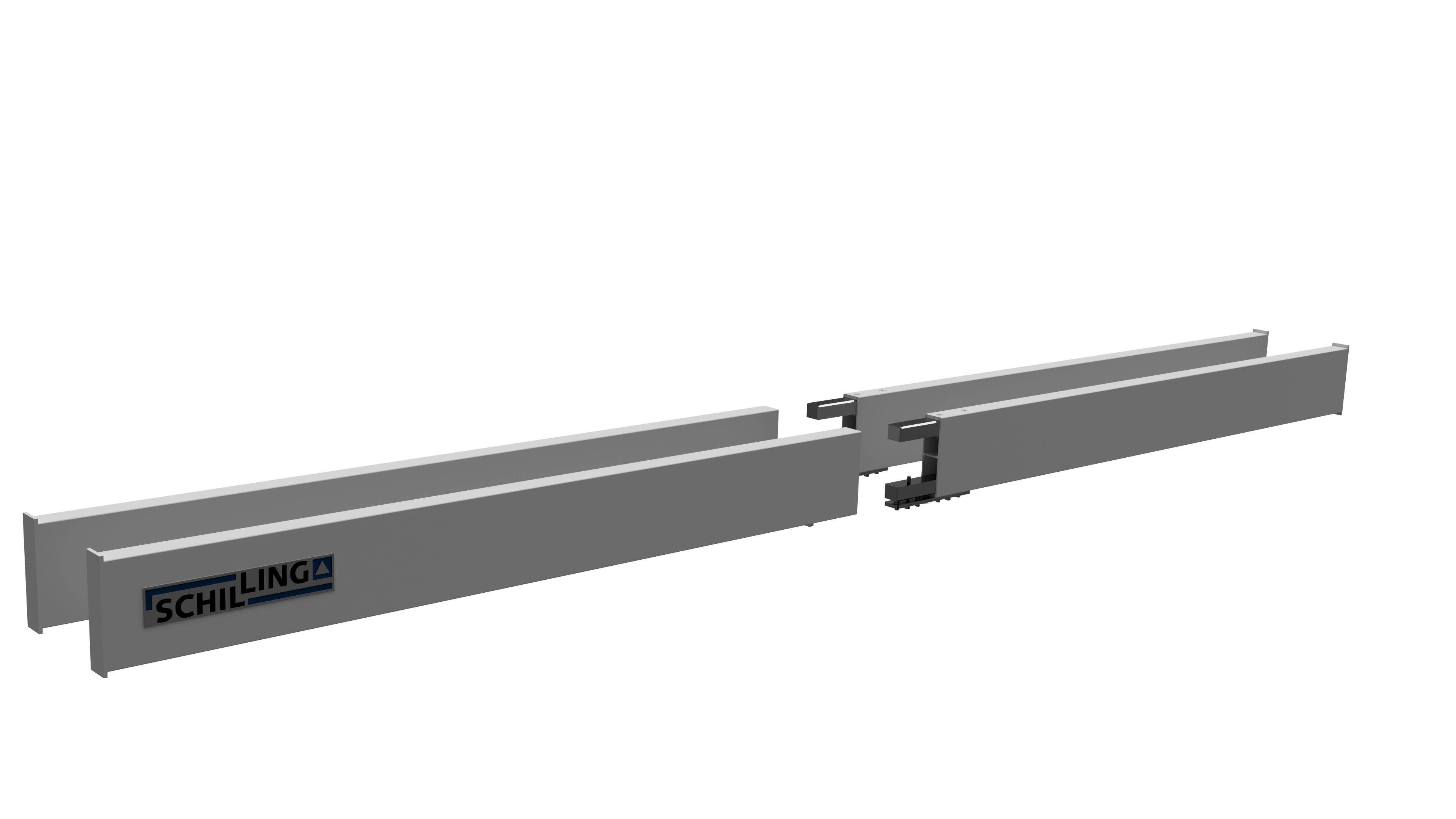

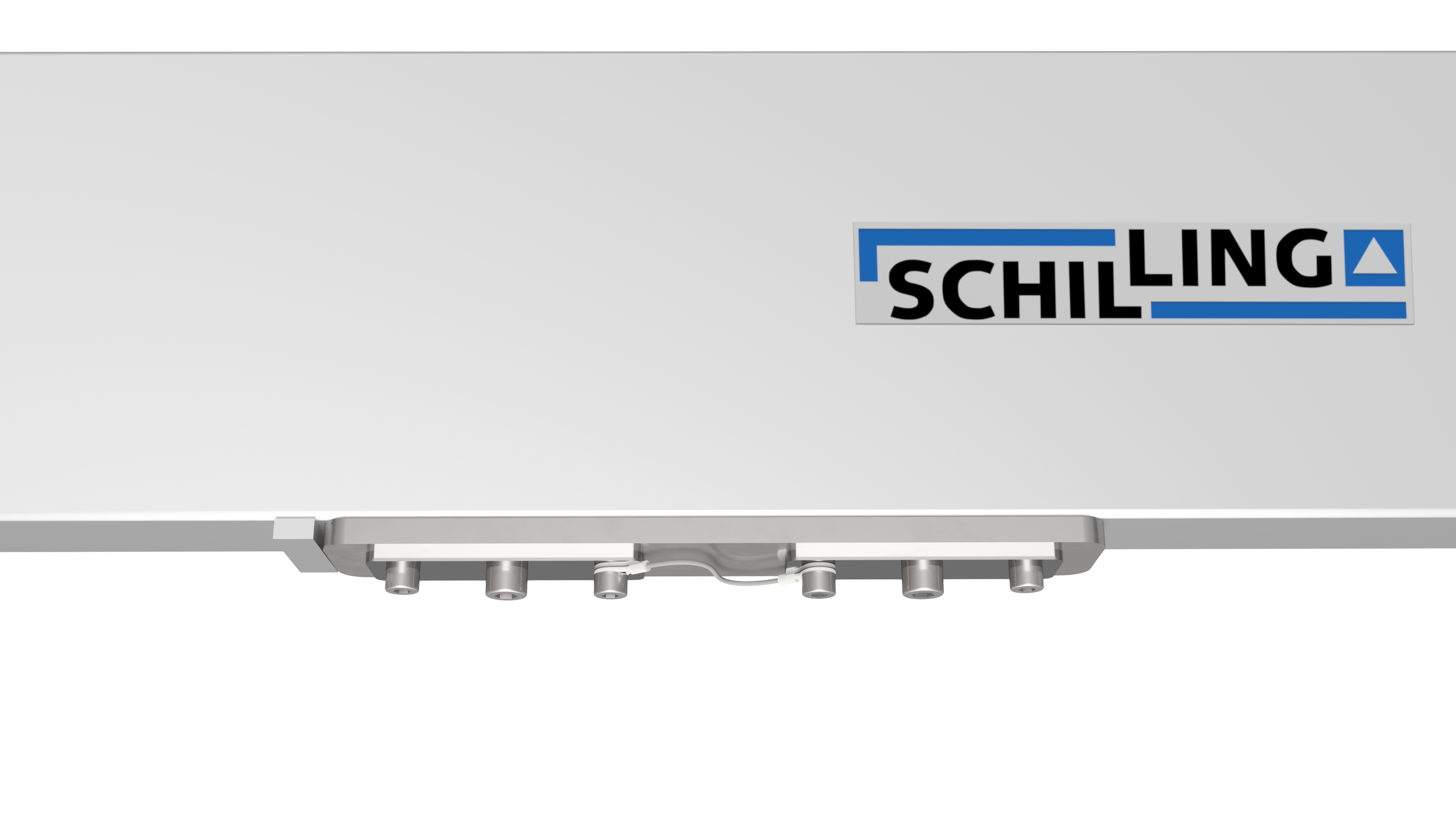

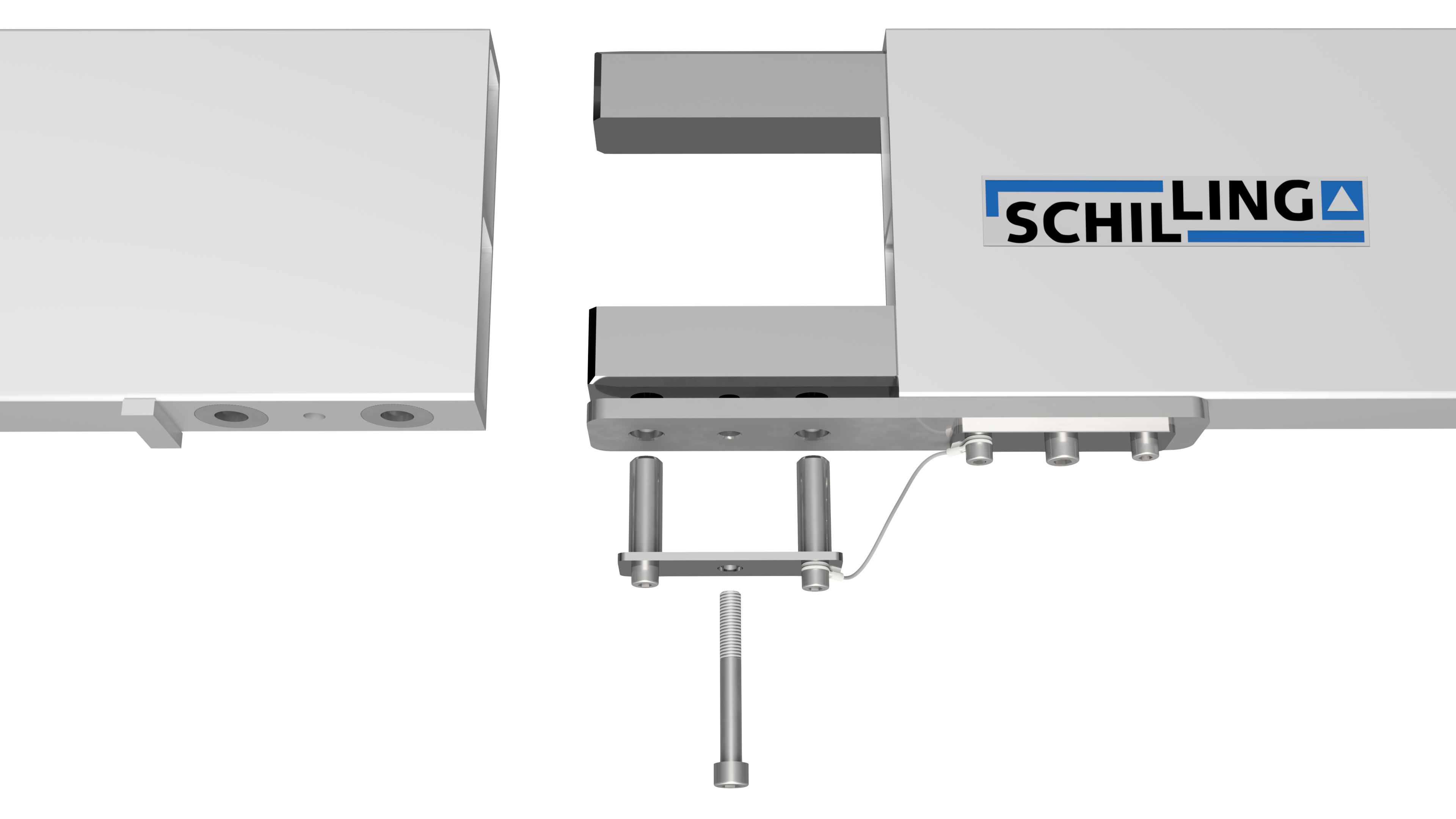

* Ein Satz teil- bzw. steckbarer Alu -Träger
Ein Satz besteht aus zwei Einzelträgern.

* Eine obenliegende feststellbare Laufkatze
In die Laufkatze wird z.B. der Flaschenzug oder entsprechende Hebebänder eingehängt.
Auch unter Volllast ist die Laufkatze stufenlos verschiebbar und an jeder x-beliebigen Position arretierbar.

* Zwei Horizontalversteller
Durch den Einsatz der Horizontalversteller lässt sich die nutzbare Länge des Alu-Trägers
zwischen den Seitengestellen stufenlos verstellen.
* Zwei Seitengestelle
mit je einer höhenverstellbaren Trägerstütze
Rastermaß: 50 mm
mit je nach Ausführung zwei bzw. vier Stahlblech-Lenkrollen pro Seitengestell
Schwerlast-Räder mit Super-Elastik-Vollgummireifen (Rillenprofil)
3-Komponenten-Reifen
Reifenfuß
Stahldrahtkerne - eingebettet in eine zähharte Gummimischung -
garantieren einen festen Reifensitz auf der Felge.
Zwischenkissen
Das Zwischenkissen gewährleistet Stoß- und Schwingungsdämpfungen und
sorgt für einen günstigen Rollwiderstand.
Lauffläche
Die dicke, abriebfeste Lauffläche sichert eine lange Lebensdauer.
mit integriertem Rad- und Drehkranzfeststeller
Die Roll- und Schwenkbewegungen lassen sich im Ruhezustand blockieren.
Die Seitengestelle lassen sich nach Abschrauben des Fahrwerks mühelos zusammenklappen und
können somit platzsparend verstaut, aufbewahrt und transportiert werden.

* Ein Satz teil- bzw. steckbarer Alu -Träger
Ein Satz besteht aus zwei Einzelträgern.

* Eine obenliegende feststellbare Laufkatze
In die Laufkatze wird z.B. der Flaschenzug oder entsprechende Hebebänder eingehängt.
Auch unter Volllast ist die Laufkatze stufenlos verschiebbar und an jeder x-beliebigen Position arretierbar.

* Zwei Horizontalversteller
Durch den Einsatz der Horizontalversteller lässt sich die nutzbare Länge des Alu-Trägers
zwischen den Seitengestellen stufenlos verstellen.
