SCHILLING - Alu-Portalkran stationär, klein, Einzelträger

SCHILLING - Alu-Portalkran stationär, klein, Einzelträger

Item no.: 1311060-10

Specifications

Load capacity:1,000 kg Beam length:6,000 mm Overall height:1,695-2,795 mm Hook height:1,250-2,350 mm Overall width:6,250 mm Total weight:135 kg
Side frame clearance bottom:5,707 mm Design:stationär Bottom edge of beam:1,328-2,428 mm Total adjustment range:1,100 mm Side frame weight left:26 kg Side frame weight right:25 kg Adjustment range levelling foot:400 mm Trestle brace profile:80x60 mm Beam support profile:61x61 mm Adjustment range beam support:700 mm Beam support length right:1,245 mm Beam support length left:1,495 mm Side frame width:1,297 mm Horizontal adjuster weight:5 kg Beam weight:66 kg Beam design:teilbar Beam profile:220x60 mm Beam end left:Hülse 82x82 mit Anschlagpuffer Beam end right:Abschlussleiste Beam profile length left:3,000 mm Beam profile length right:3,000 mm Usable beam length:5,679 mm Total beam length:6,090 mm Trolley weight:13 kg Trolley width:480 mm
Download

Description

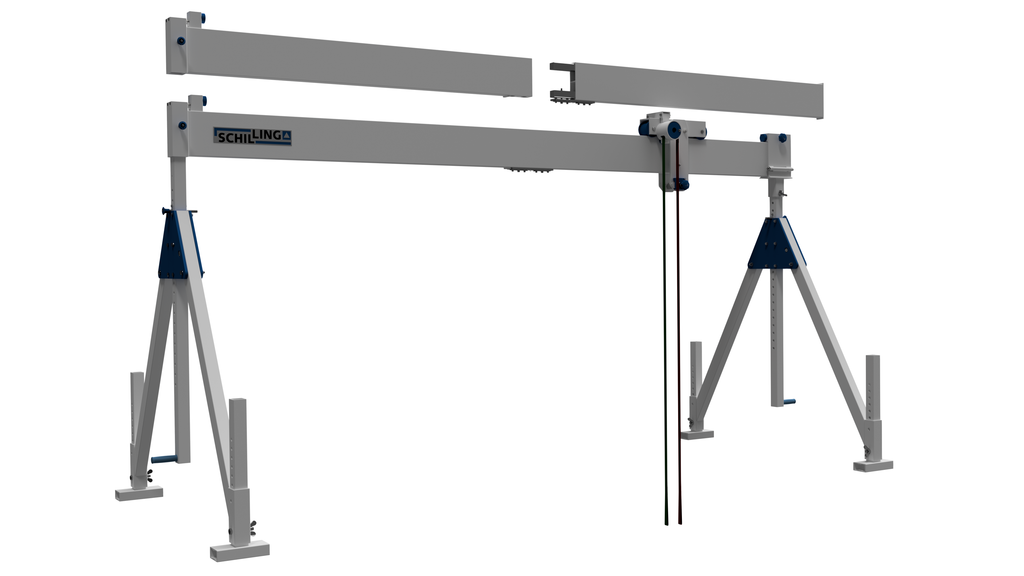

Der Alu-Portalkran. Schwere Lasten, leicht bewegt.

Ein höhen- und längenverstellbares Kransystem, das durch die variablen Einstellmöglichkeiten ein Höchstmaß an Flexibilität mitbringt. Die Last kann mit Hilfe der Laufkatze verfahren und abgesetzt werden.
In der stationären Ausführung können die vier Verstellfüße einzeln und unabhängig voneinander in der Höhe eingestellt und somit optimal an die örtlichen Gegebenheiten angepasst werden.
Dadurch ist eine absolute Standsicherheit für sämtliche Lastanwendungen gewährleistet.

Der Alu-Portalkran von SCHILLING kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübel-Befestigungen oder Ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.

What's Included

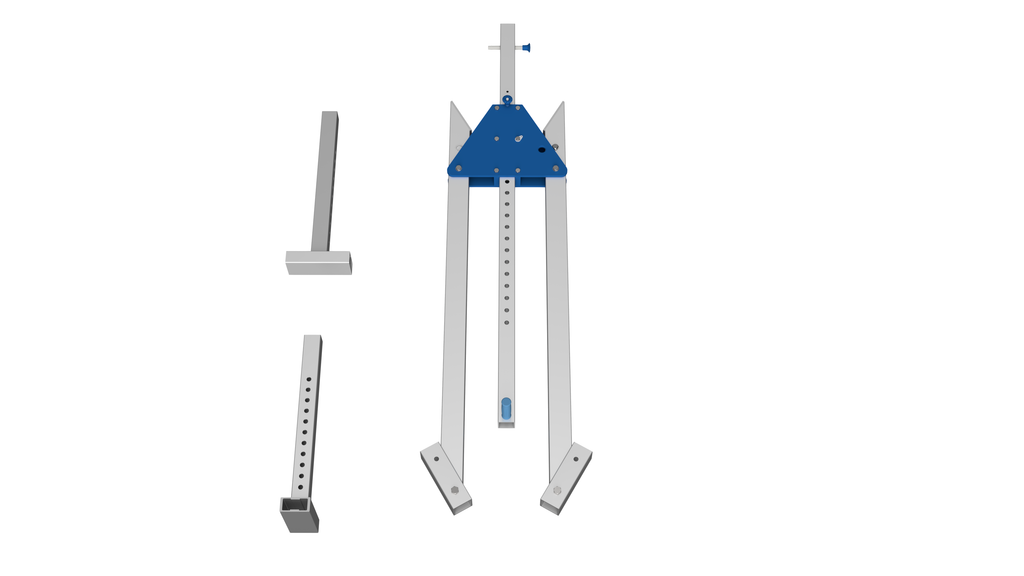

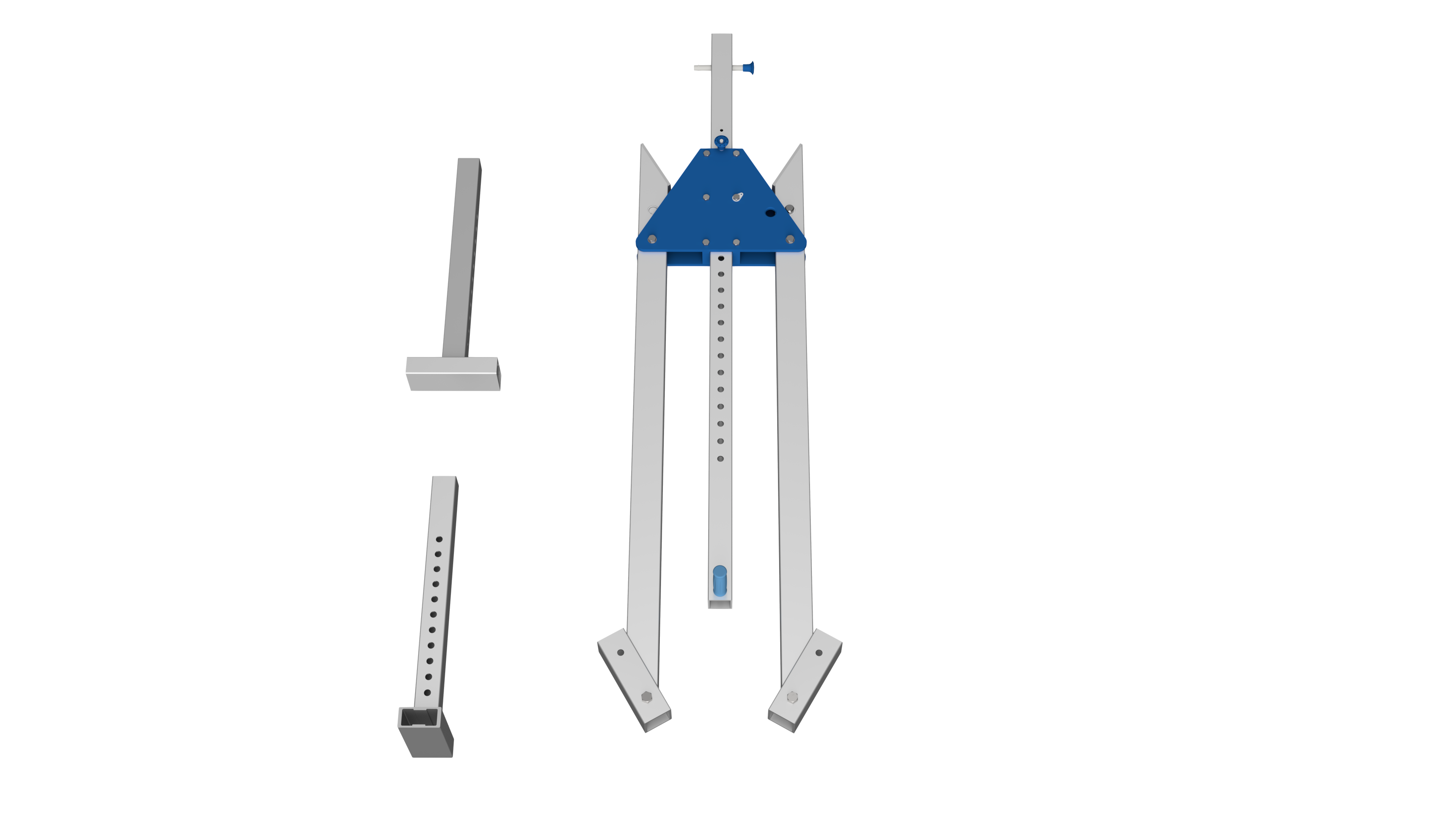

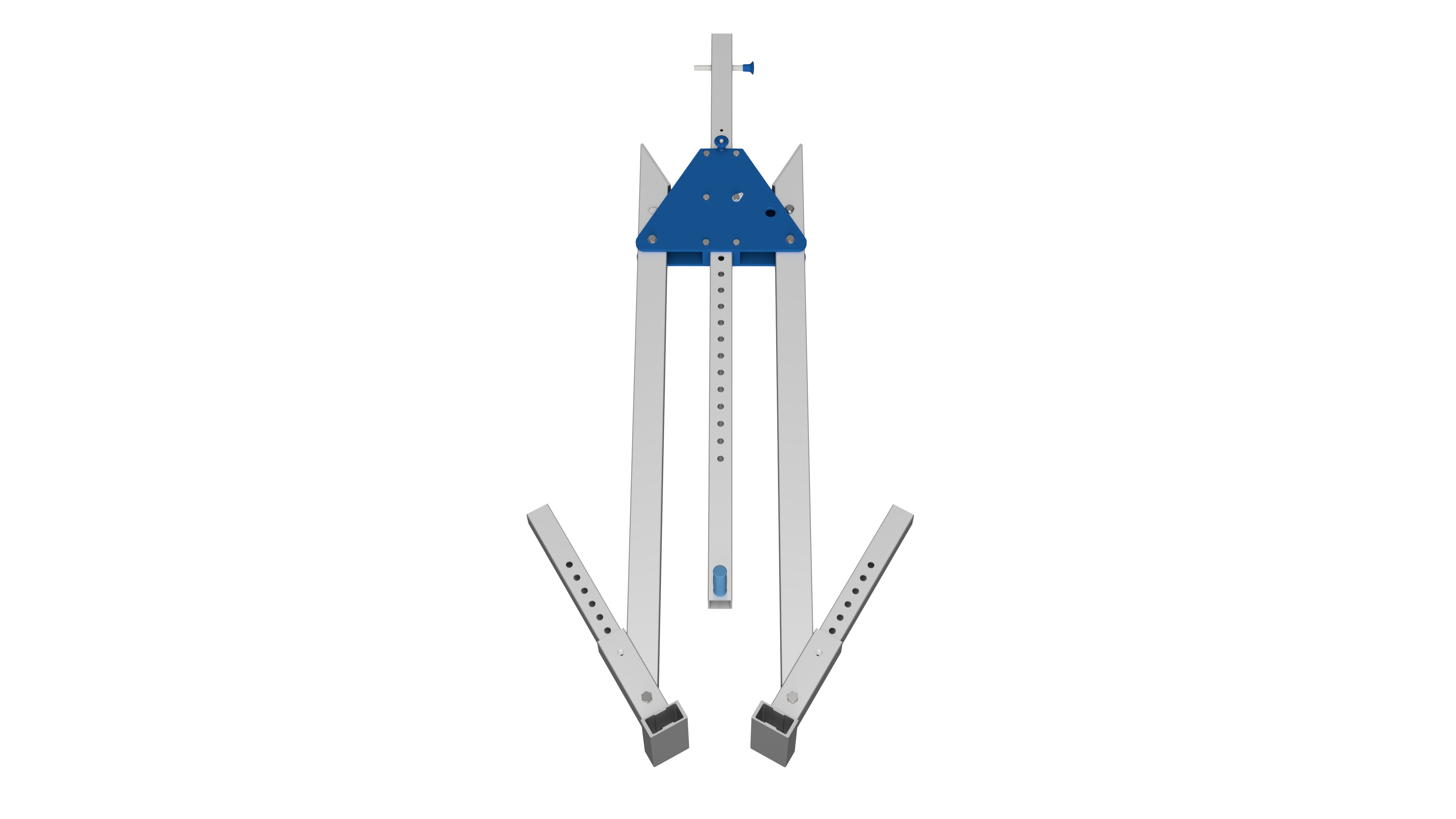

* Zwei Seitengestelle
mit je einer höhenverstellbaren Trägerstütze
Rastermaß: 50 mm
mit je zwei höhenverstellbaren Verstellfüßen
Rastermaß: 40 mm
Die Seitengestelle lassen sich mühelos zusammenklappen und können somit platzsparend
verstaut, aufbewahrt und transportiert werden.

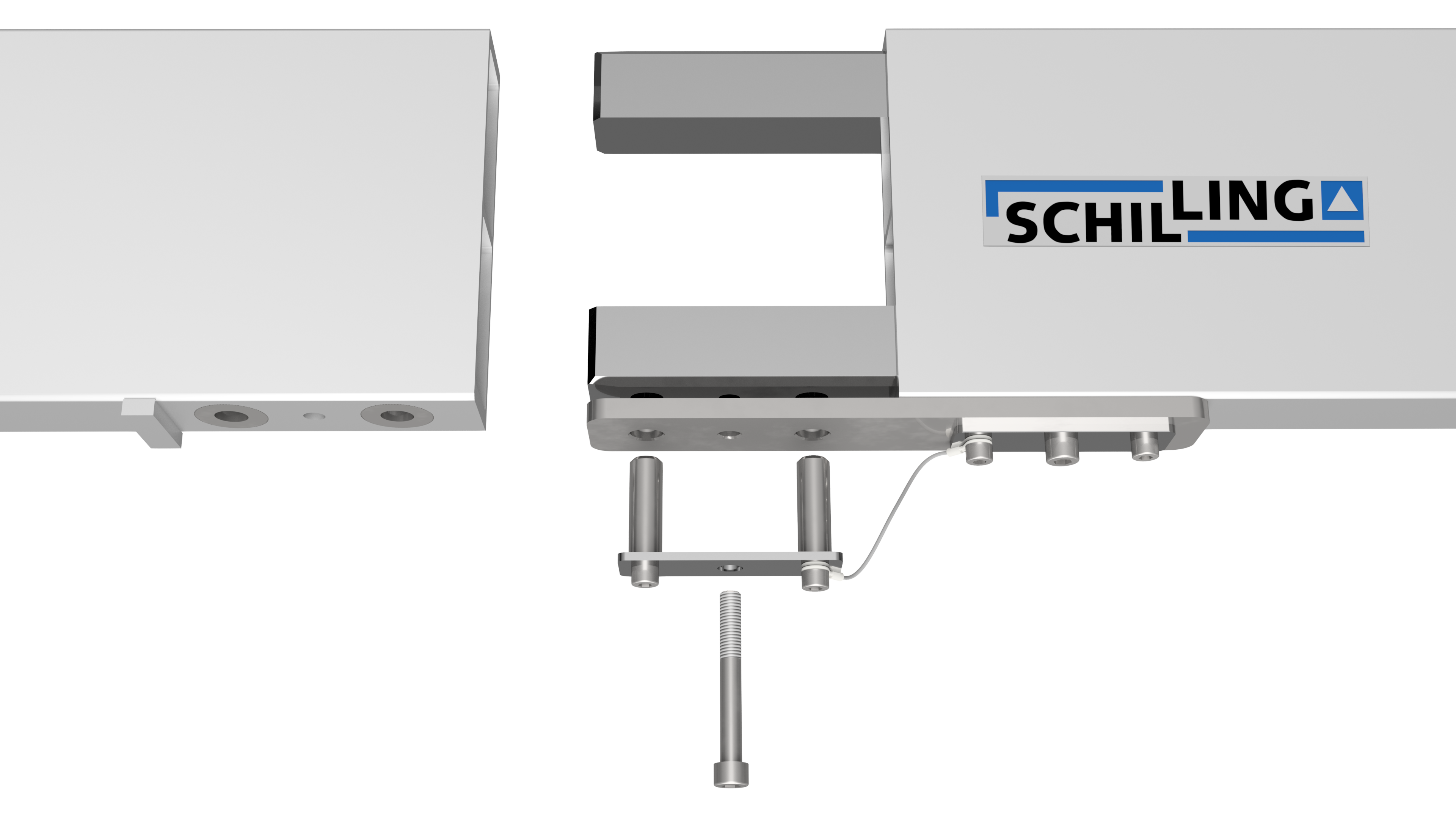

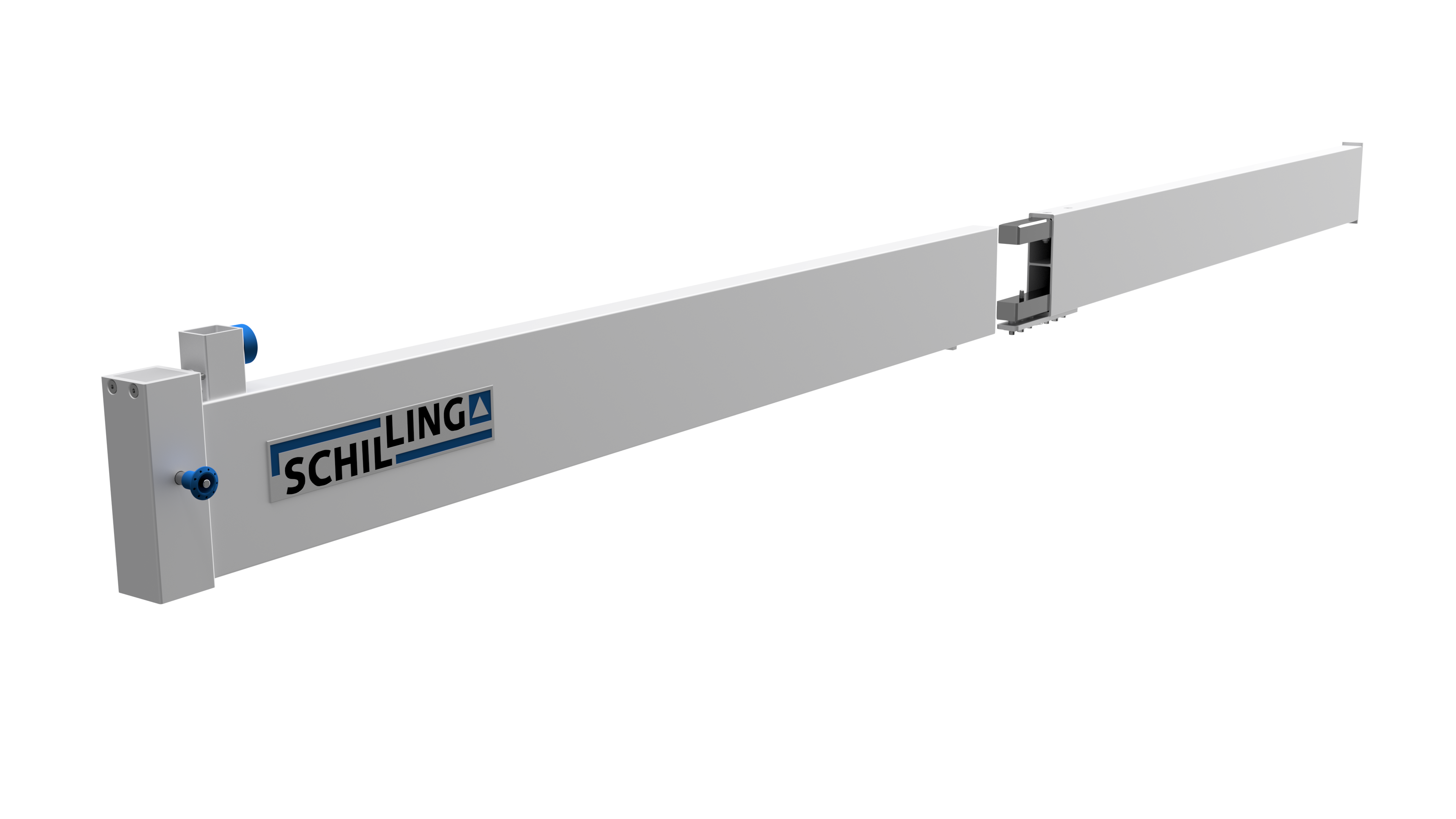

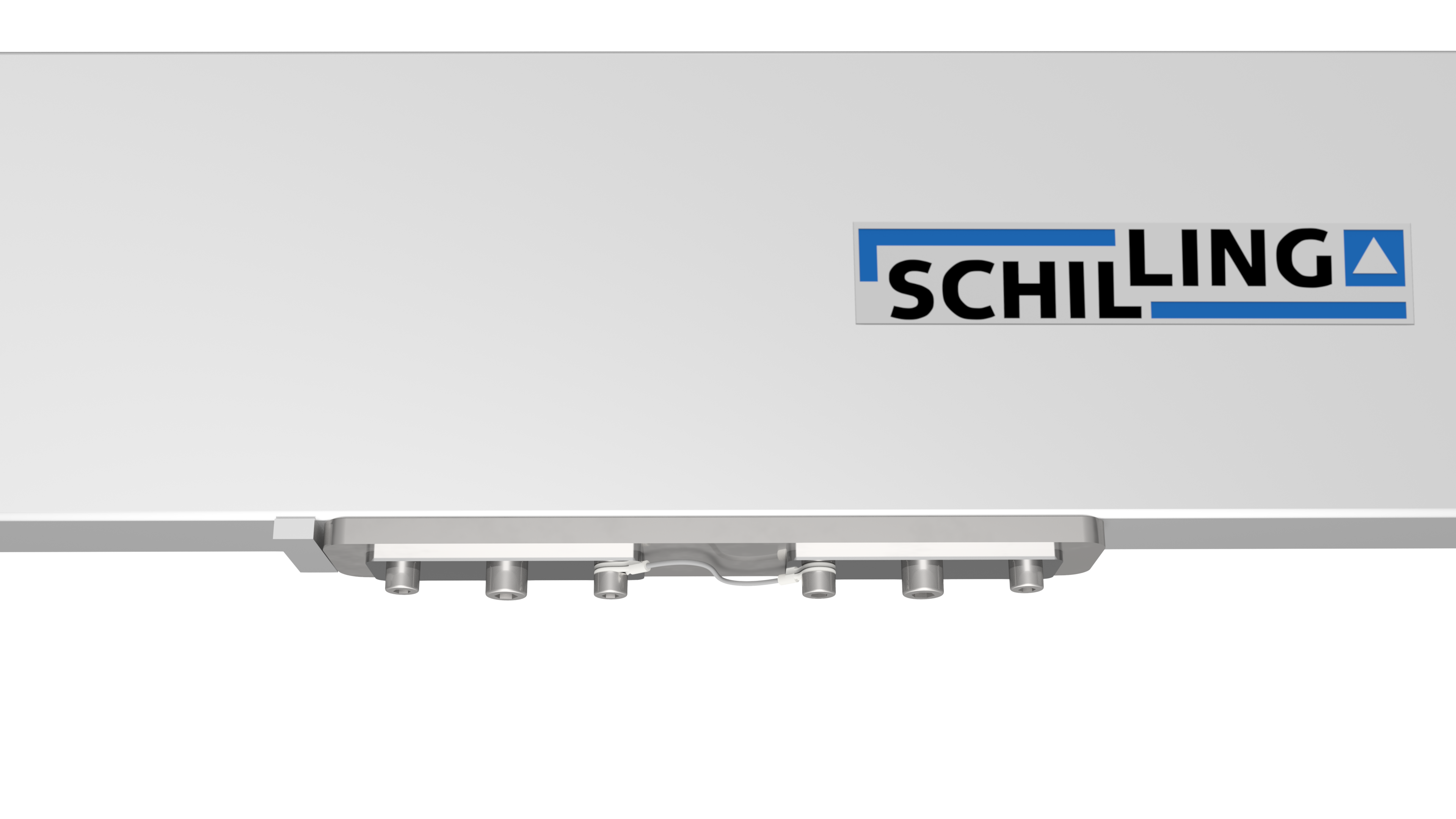

* Ein teil- bzw. steckbarer Alu -Träger

* Eine obenliegende feststellbare Laufkatze
In die Laufkatze wird z.B. der Flaschenzug oder entsprechende Hebebänder eingehängt.
Auch unter Volllast ist die Laufkatze stufenlos verschiebbar und an jeder x-beliebigen Position arretierbar.

* Ein integrierter Horizontalversteller
Durch den Einsatz des Horizontalverstellers lässt sich die nutzbare Länge des Alu-Trägers
zwischen den Seitengestellen stufenlos verstellen.
