SCHILLING - Alu-Portalkran stationär, hoch, Doppelträger

SCHILLING - Alu-Portalkran stationär, hoch, Doppelträger

Item no.: 1533050-10

Specifications

Load capacity:3,000 kg Beam length:5,000 mm Overall height:2,887-4,437 mm Hook height:2,787-4,337 mm Overall width:5,141 mm Total weight:345 kg
Side frame clearance bottom:4,650 mm Design:stationär Bottom edge of beam:2,520-4,070 mm Total adjustment range:1,550 mm Side frame weight left:63 kg Side frame weight right:63 kg Adjustment range levelling foot:400 mm Trestle brace profile:120x80 mm Beam support profile:81x81 mm Adjustment range beam support:1,150 mm Beam support length right:2,045 mm Beam support length left:2,045 mm Side frame width:2,214 mm Horizontal adjuster weight:23 kg Beam weight:152 kg Beam design:teilbar Beam profile:220x60* mm Beam spacing:250 mm Beam end left:Abschlussleiste Beam end right:Abschlussleiste Beam profile length left:3,000 mm Beam profile length right:2,000 mm Usable beam length:4,158 mm Total beam length:5,016 mm Trolley weight:18 kg Trolley width:480 mm
Download

Description

Der Alu-Portalkran. Schwere Lasten, leicht bewegt.

Ein höhen- und längenverstellbares Kransystem, das durch die variablen Einstellmöglichkeiten ein Höchstmaß an Flexibilität mitbringt. Die Last kann mit Hilfe der Laufkatze verfahren und abgesetzt werden.
In der stationären Ausführung können die vier Verstellfüße einzeln und unabhängig voneinander in der Höhe eingestellt und somit optimal an die örtlichen Gegebenheiten angepasst werden.
Dadurch ist eine absolute Standsicherheit für sämtliche Lastanwendungen gewährleistet.

Der Alu-Portalkran von SCHILLING kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübel-Befestigungen oder Ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.

What's Included

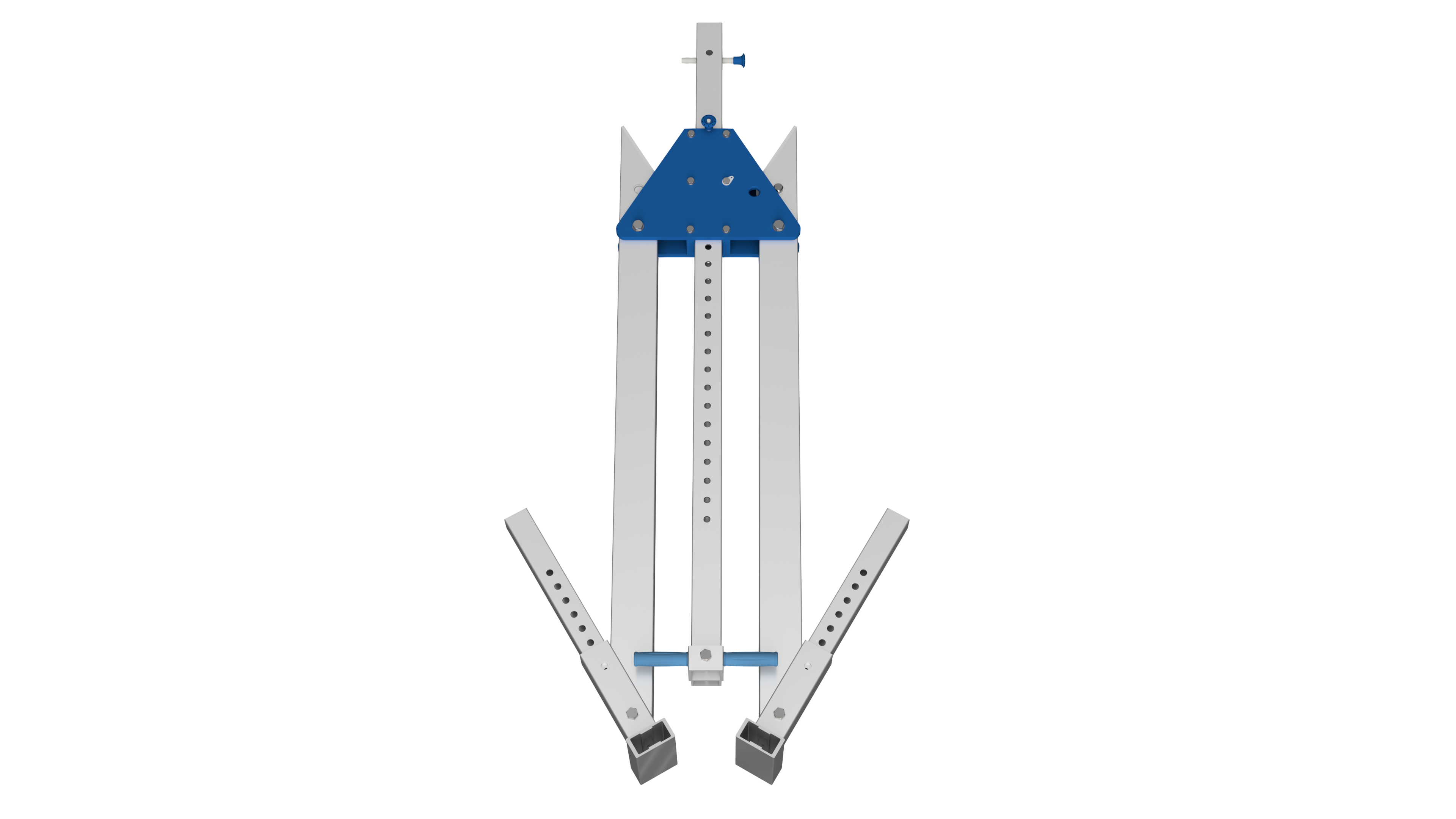

* Zwei Seitengestelle
mit je einer höhenverstellbaren Trägerstütze
Rastermaß: 50 mm
mit je zwei höhenverstellbaren Verstellfüßen
Rastermaß: 40 mm
Die Seitengestelle lassen sich mühelos zusammenklappen und können somit platzsparend
verstaut, aufbewahrt und transportiert werden.

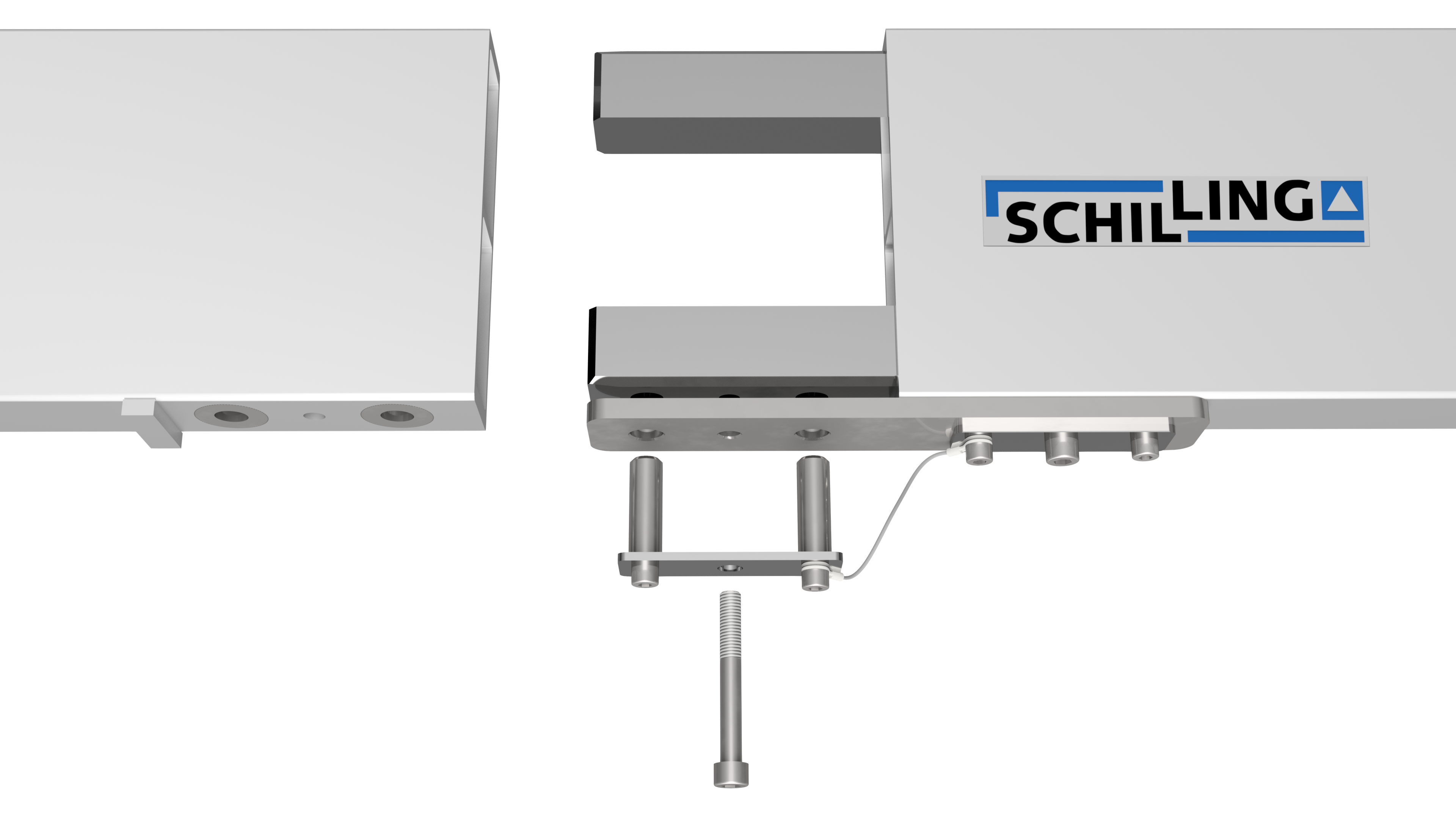

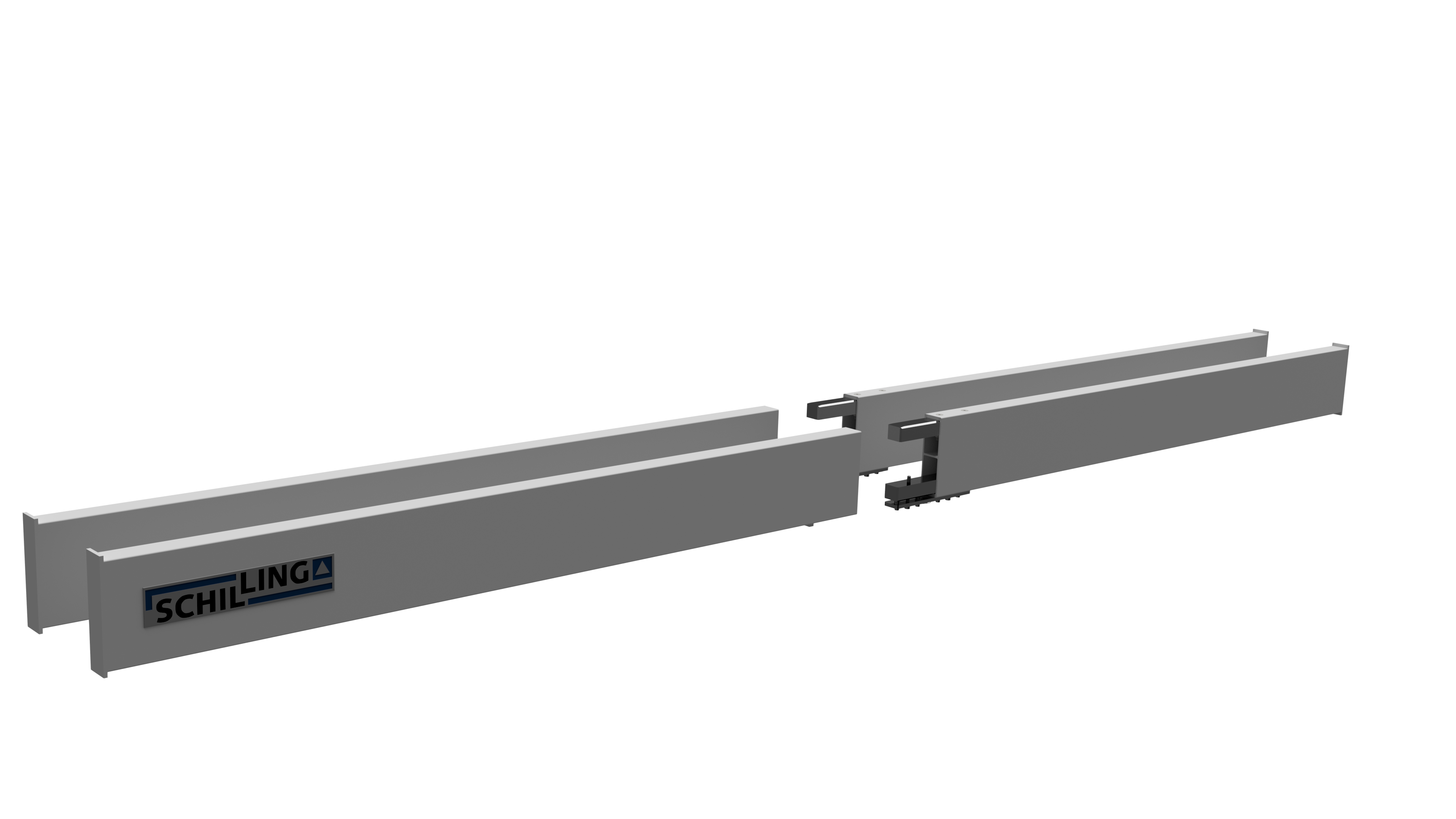

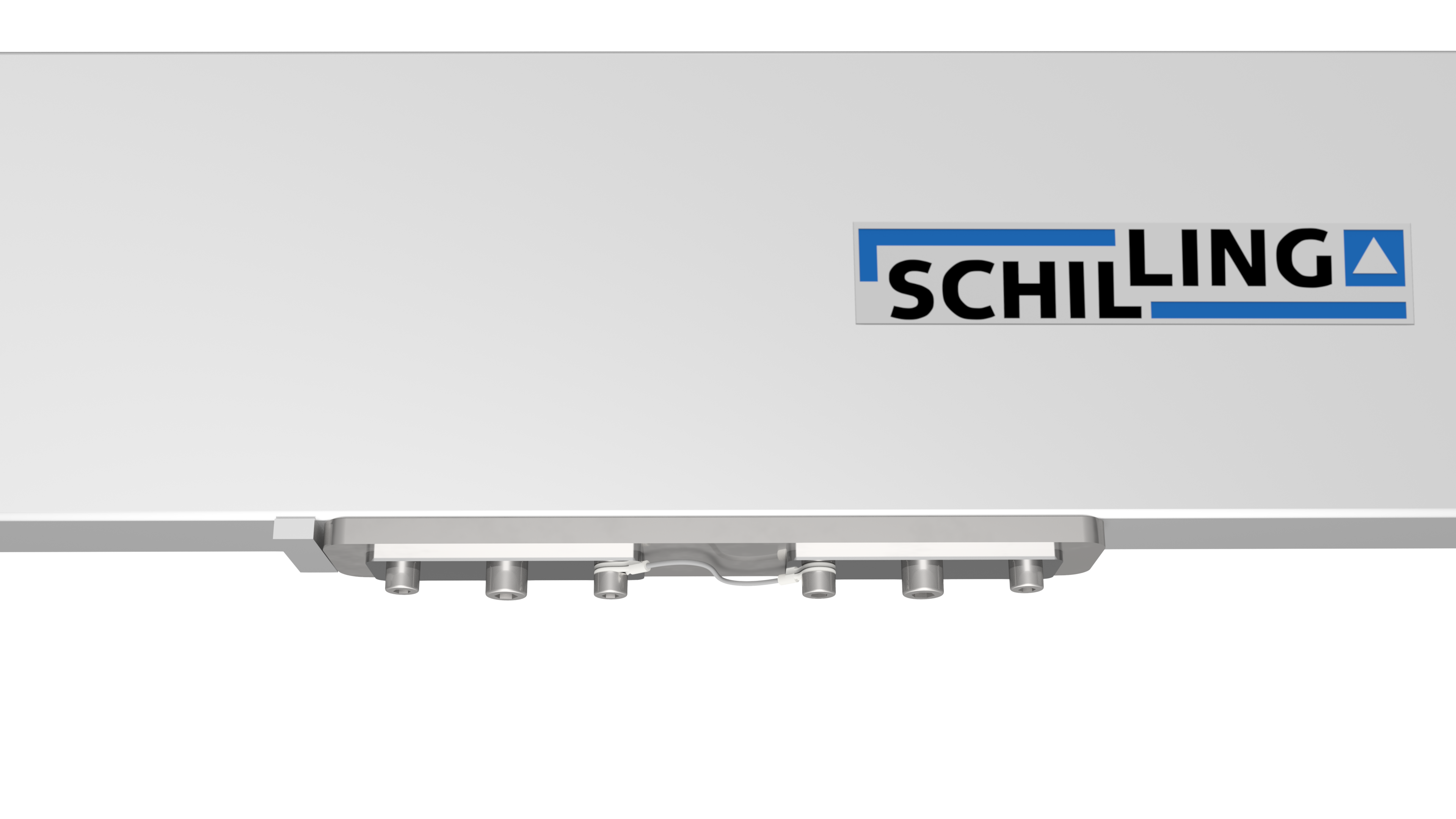

* Ein Satz teil- bzw. steckbarer Alu -Träger
Ein Satz besteht aus zwei Einzelträgern.

* Eine obenliegende feststellbare Laufkatze
In die Laufkatze wird z.B. der Flaschenzug oder entsprechende Hebebänder eingehängt.
Auch unter Volllast ist die Laufkatze stufenlos verschiebbar und an jeder x-beliebigen Position arretierbar.

* Zwei Horizontalversteller
Durch den Einsatz der Horizontalversteller lässt sich die nutzbare Länge des Alu-Trägers
zwischen den Seitengestellen stufenlos verstellen.
