SCHILLING - Alu-Portalkran fahrbar unter Last, mittel, Einzelträger

SCHILLING - Alu-Portalkran fahrbar unter Last, mittel, Einzelträger

Artikelnr.: 1481040-10

Spezifikation

Traglast:1.000 kg Gesamthöhe:2.582-3.432 mm Einhängehöhe:2.137-2.987 mm Gesamtbreite:4.131 mm Gesamtgewicht:216 kg
Seitengestelleabstand unten:3.746 mm Querstrebenanschlussabstand:3.227 mm Ausführung:fahrbar unter Last Unterkante Träger:2.215-3.065 mm Verstellbereich gesamt:850 mm Seitengestell Gewicht links:62 kg Seitengestell Gewicht rechts:62 kg Räderanzahl:2 Bockstrebenprofil:100x70 mm Trägerstutzenprofil:71x71 mm Verstellbereich Trägerstütze:850 mm Trägerstützenlänge rechts:1.594 mm Trägerstützenlänge links:1.594 mm Seitengestellbreite:1.988 mm Horizontalversteller Gewicht:11 kg Trägergewicht:46 kg Trägerausführung:teilbar Trägerprofil:220x60 mm Trägerabschluss links:Abschlussleiste Trägerabschluss rechts:Abschlussleiste Trägerprofillänge links:2.000 mm Trägerprofillänge rechts:2.000 mm Nutzbare Trägerlänge:3.158 mm Gesamtträgerlänge:4.016 mm Laufkatzengewicht:13 kg Trägerlänge:4.000 mm Laufkatzen Breite:480 mm
Download

Passendes Zubehör

Beschreibung

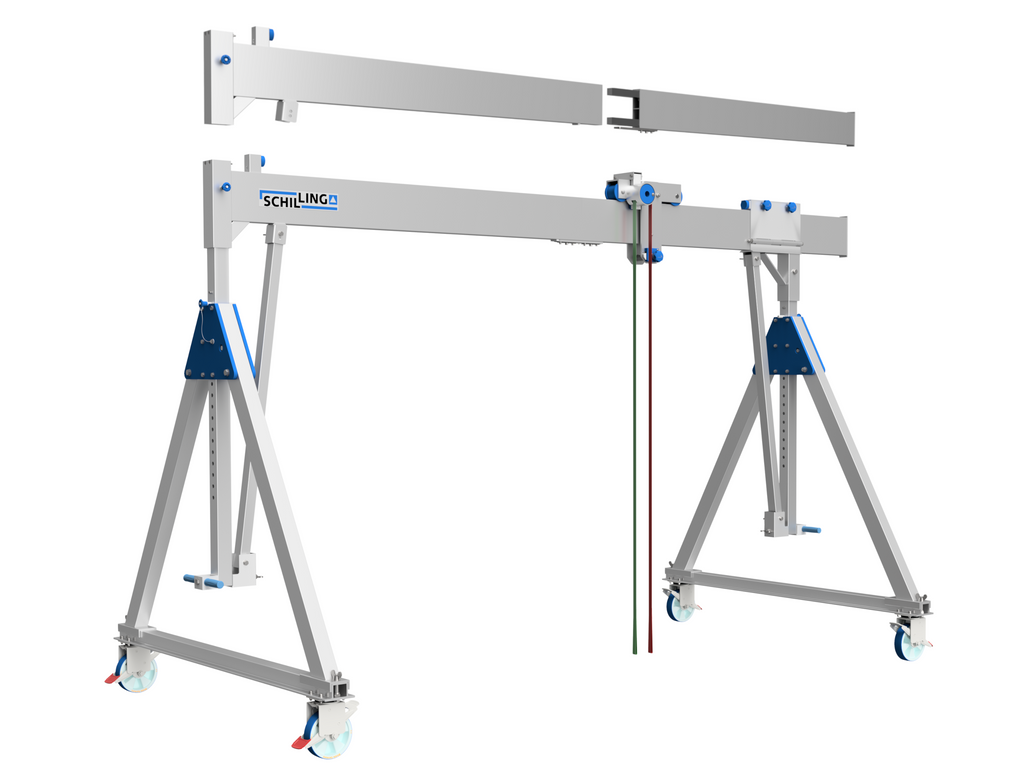

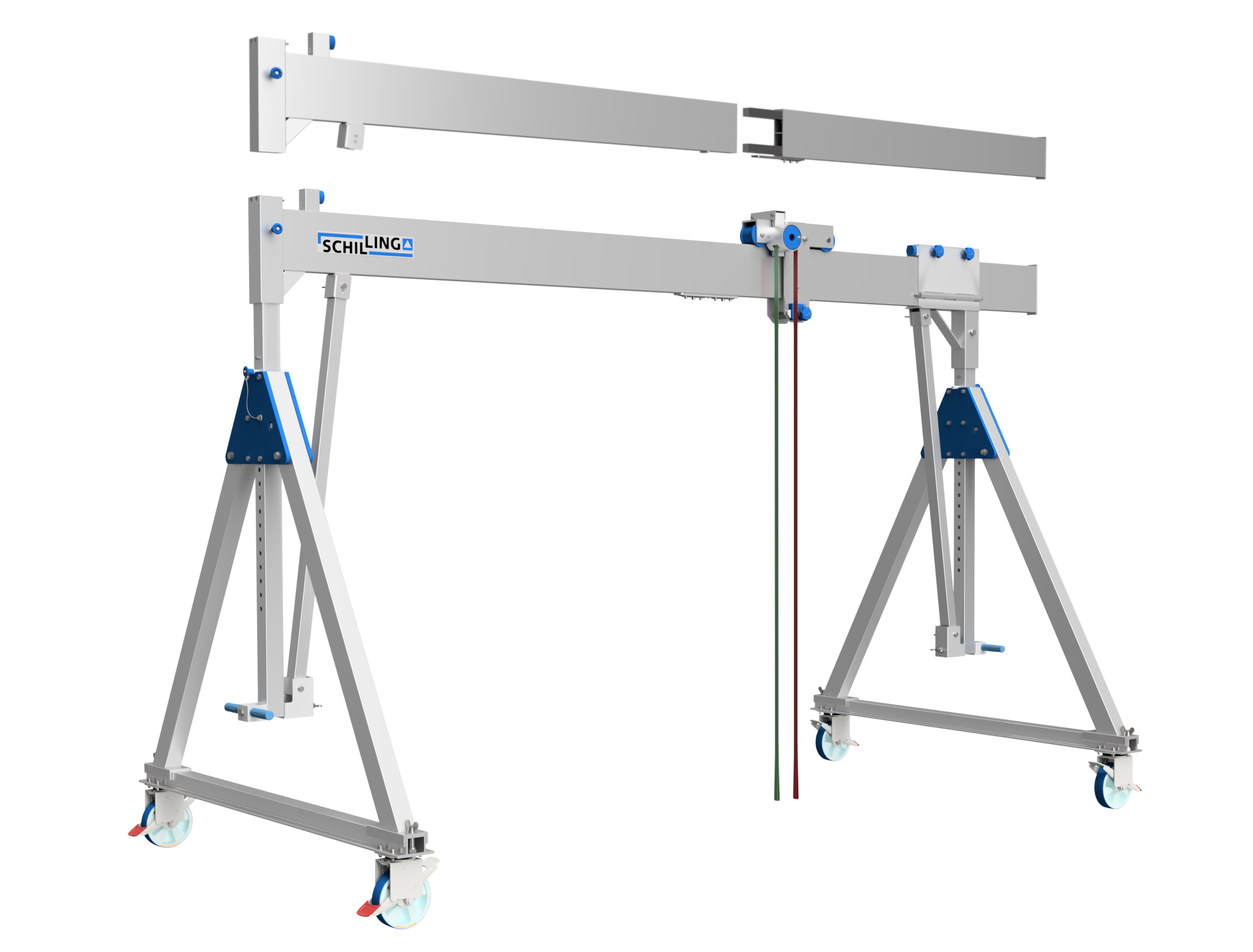

Der ALU-Portalkran. Schwere Lasten, leicht bewegt

Ein höhen- und längenverstellbares Kransystem, das durch die variablen Einstellmöglichkeiten ein Höchstmaß an Flexibilität mitbringt. Die Last kann mit Hilfe der Laufkatze verfahren und abgesetzt werden.
In der fahrbaren Ausführung kann der komplette Kran zudem auch unter Last verfahren werden. Im Ruhezustand lassen sich die Roll- und Schwenkbewegungen der Räder blockieren.

Der Alu-Portalkran von SCHILLING kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübel-Befestigungen oder Ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.

Lieferumfang

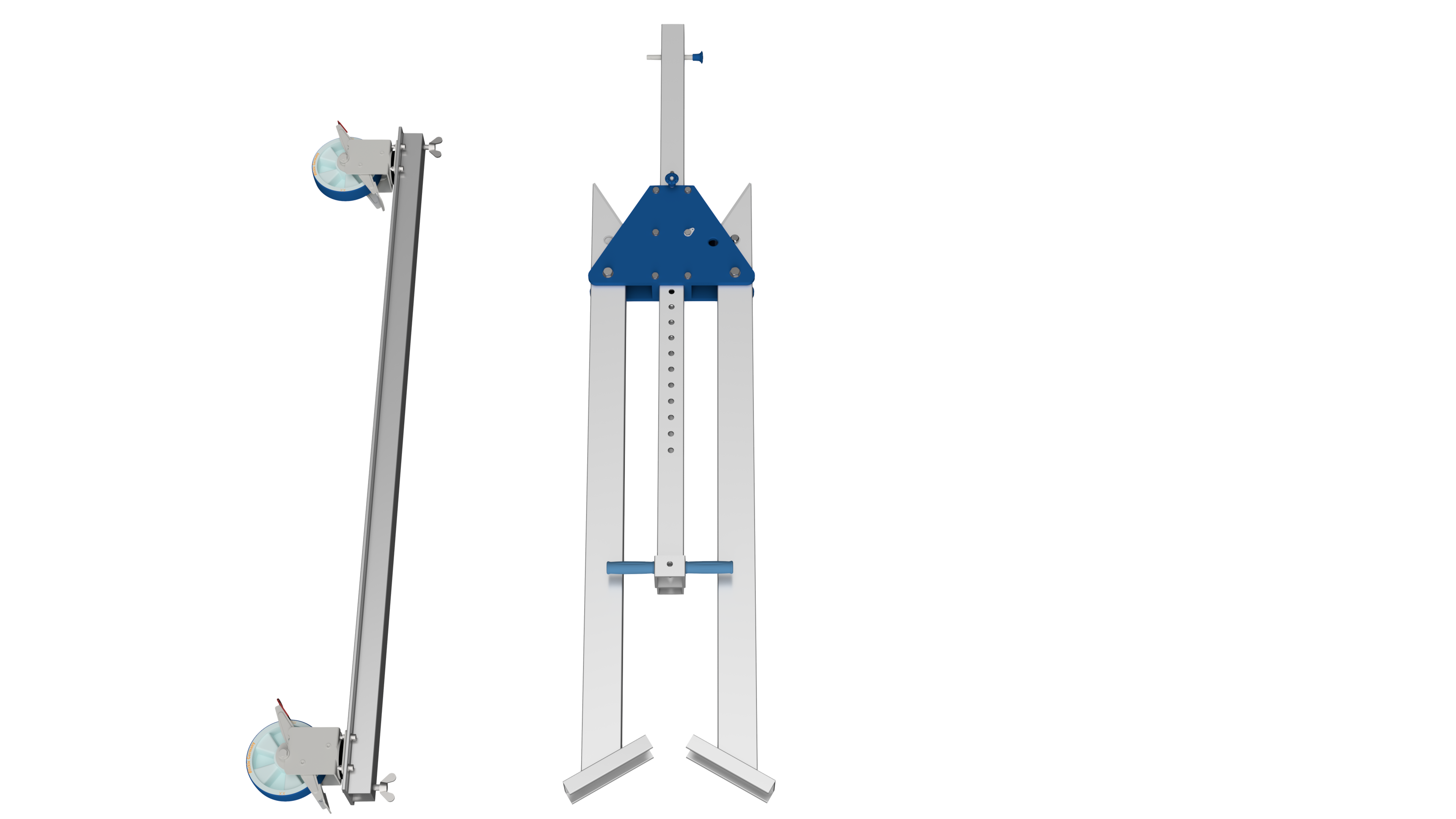

* Zwei Seitengestelle
mit je einer höhenverstellbaren Trägerstütze
Rastermaß: 50 mm
mit je nach Ausführung zwei bzw. vier Stahlblech-Lenkrollen pro Seitengestell
Schwerlast-Polyurethan-Laufbelag mit integriertem Rad- und Drehkranzfeststeller.
Raddurchmesser: 200 mm
Radbreite: 50 mm
Die Seitengestelle lassen sich nach Abschrauben des Fahrwerks mühelos zusammenklappen und
können somit platzsparend verstaut, aufbewahrt und transportiert werden.

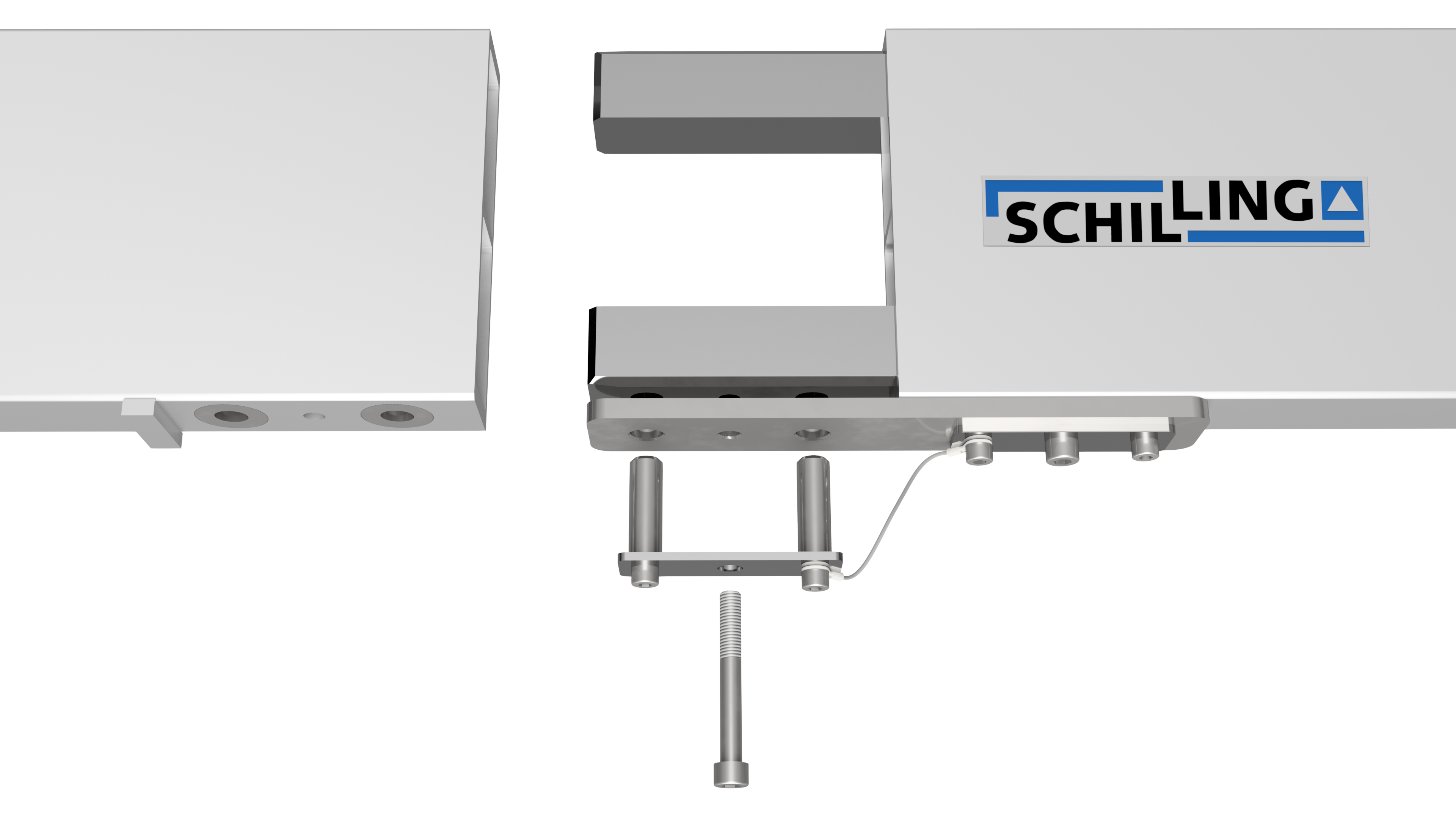

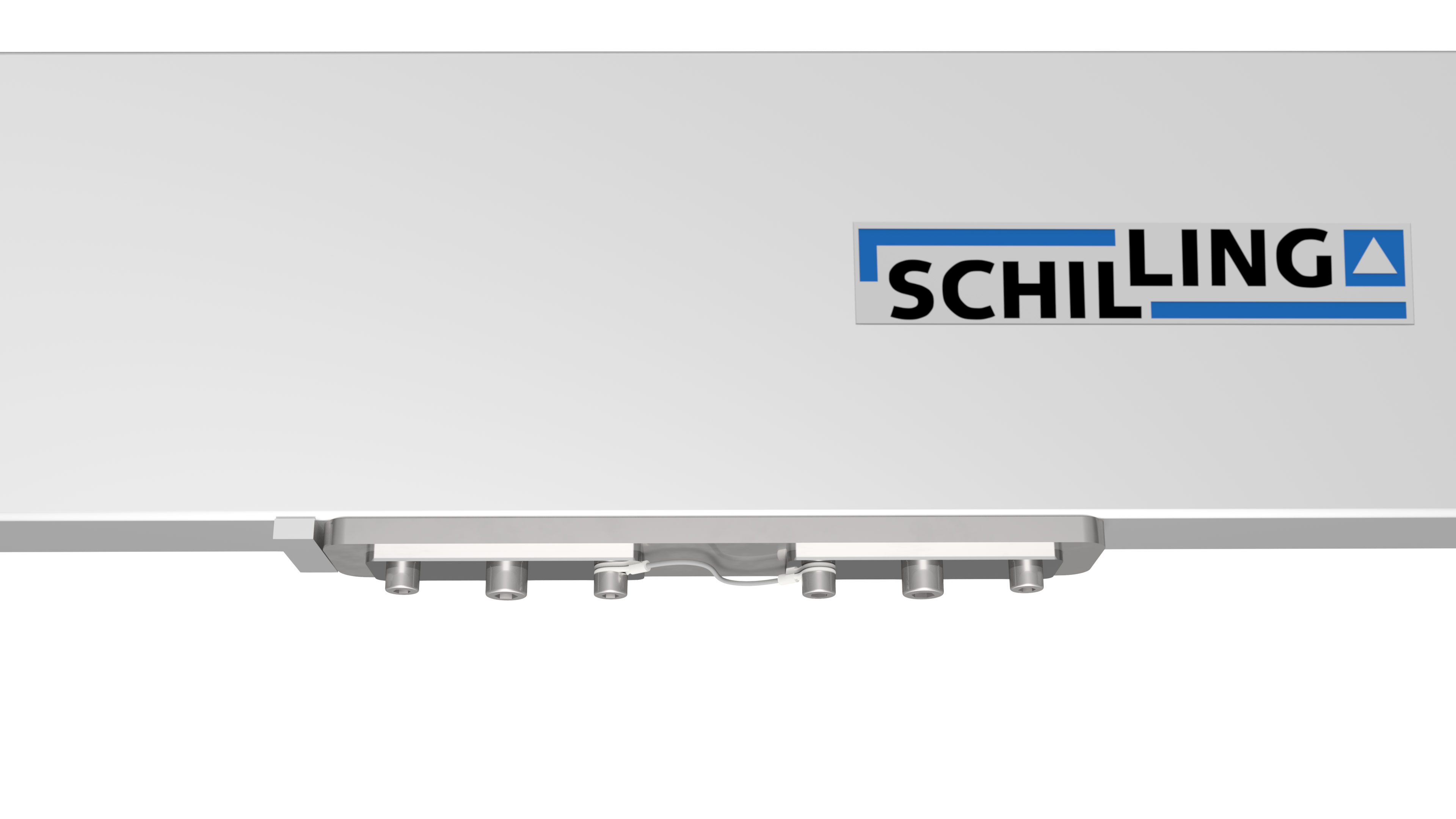

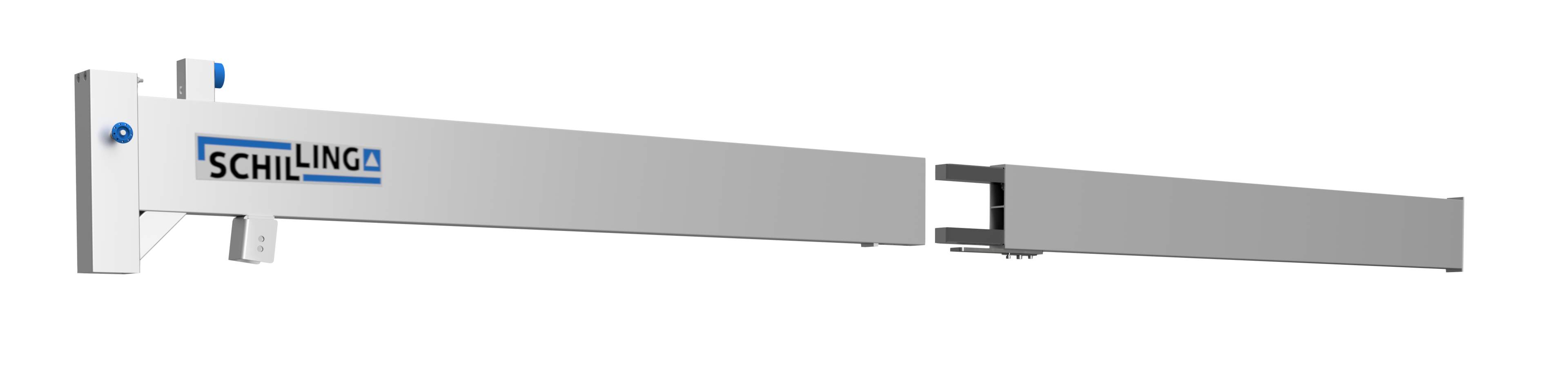

* Ein Satz teil- bzw. steckbarer Alu -Träger
Ein Satz besteht aus zwei Einzelträgern.
Dabei kann der Träger in voller Länge, oder die beiden Satz-Hälften jeweils als verkürzte Variante, eingesetzt werden.

* Eine obenliegende feststellbare Laufkatze
In die Laufkatze wird z.B. der Flaschenzug oder entsprechende Hebebänder eingehängt.
Auch unter Volllast ist die Laufkatze stufenlos verschiebbar und an jeder x-beliebigen Position arretierbar.

* Zwei Horizontalversteller
Durch den Einsatz der Horizontalversteller lässt sich die nutzbare Länge des Alu-Trägers
zwischen den Seitengestellen stufenlos verstellen.
